2017 年12 月 Journal of Inorganic Materials Dec., 2017
文章編號: 1000-324X(2017)12-1269-06 DOI: 10.15541/jim20170101
YSZ-Ti3AlC2 熱障涂層及其高溫自愈合行為
孫旭軒, 陳宏飛, 楊 光, 劉 斌, 高彥峰
(上海大學 材料科學與工程學院, 上海 200444)
摘 要: 采用Ti3AlC2 作為新型自愈合劑, 利用大氣等離子噴涂將混合均勻的 YSZ-Ti3AlC2 粉體制成厚涂層。為觀測高溫下涂層氧化及裂紋的自愈合行為, 通過外加載荷的方式在涂層表面預制裂紋, 并將樣品置于1050℃空氣氣氛中進行熱處理。通過分析涂層制備、熱處理前后的物相和形貌演變發現：涂層中的部分Ti3AlC2 在噴涂后分解為TiC, 熱處理后涂層表面形成外層為TiO2, 內層為TiO2 和Al2O3 混合物的雙層結構。在自愈合過程中, 裂紋內的愈合劑氧化生成Al2O3 與低密度的TiO2, 隨著擴散控制的氧化反應不斷進行, 氧化物逐漸積累并填補裂紋。此外, 在TiO2 生成的同時引起的體積膨脹使裂紋周圍產生一定的壓應力, 強化愈合效果, 最終完全愈合裂紋。
關 鍵 詞: 熱障涂層; 等離子噴涂; 自愈合
中圖分類號: TQ174 文獻標識碼: A
YSZ- Ti3AlC2 Thermal Barrier Coating and Its Self-healing Behavior under High Temperatures
SUN Xu-Xuan, CHEN Hong-Fei, YANG Guang, LIU Bin, GAO Yan-Feng
(School of Materials Science and Engineering, Shanghai University, Shanghai 200444, China)
Abstract: Ti3AlC2 acting as a new self-healing agent was added into yttria-stabilized zirconia (YSZ) thermal barrier coatings. By atmospheric plasma spraying (APS), thick coatings were prepared using YSZ-Ti3AlC2 mixing powder. To observe oxidation and self-healing behavior, cracks were prefabricated on the surface of YSZ-Ti3AlC2 coating by uniform external load. The prepared samples were then isothermal treated at 1050℃ in air. The phase and morpholo- gy evolution of the coatings, as well as the self-healing behavior were investigated via several analyzing methods. The results showed that a part of Ti3AlC2 was decomposed into TiC after spraying and a double layered structure composed of a TiO2 outer layer and a TiO2+Al2O3 inner layer was formed after isothermal treatment. In the process of self-healing, oxidation of the healing agent in the coating led to the growth of alumina and low-density titanium oxide in the cracks. These oxides gradually filled the cracks due to the diffusion-controlled oxidation. Meanwhile, the compressive stress induced by the volume expansion of TiO2 growth in the crack enhanced the healing effect. And eventually the prefabricated cracks were healed.
Key words: thermal barrier coatings; atmospheric plasma spraying; self-healing
通過在航空發動機渦輪葉片表面噴涂一層熱障涂層(Thermal Barrier Coatings, TBCs), 可以實現150~200℃溫降, 防止合金基體性能過早劣化, 從而提高金屬基熱端部件的耐熱溫度和服役壽命, 提升發動機工作效率, 減少燃油消耗, 降低 COx 和NOx 等有害氣體的排放[1]。
收稿日期: 2017-03-02; 收到修改稿日期: 2017-04-16
基金項目: 國家自然科學基金青年基金(51402183, 51602187, 51602188)
National Natural Science Foudation of China (51402183, 51602187, 51602188)
作者簡介: 孫旭軒(1993–), 男, 碩士研究生. E-mail: sunxuxuanvip@sina.com
通訊作者: 陳宏飛, 助理研究員. E-mail:hfchen@i.shu.edu.cn; 高彥峰, 教授. E-mail:yfgao@shu.edu.cn
熱致生長氧化物層(TGO)是涂層裂紋產生的主要源頭與擴散通道, TGO 的過度生長會使 TGO/粘結層和 TGO/陶瓷層界面處聚集較大的殘余應力, 從而產生橫向裂紋, 這是造成陶瓷層脫落的一個主要因素[2]。在 TBCs 中添加一定量的自愈合劑, 通過氧化愈合裂紋可以有效阻止氧氣的滲透, 抑制 TGO 的生長速度, 提高涂層的使用壽命[3]。對于各類自愈合材料, Vand 等[4]進行了一定的總結, 他們認為由于陶瓷材料本身的強共價鍵, 陶瓷材料需要通過高溫氧化生成氧化物來達到“愈合”效果。陶瓷的自愈合應至少滿足下列一點：(1)生成的氧化物具有良好的物理性能, 能夠改善并恢復基體性能; (2)生成的氧化物不具有良好的物理性能, 但氧化時具有體積膨脹效應, 從而填補裂紋及缺陷。滿足上述性能要求的自愈合劑材料目前有SiC 和Si3N4, 它們在高溫氧化過程中生成的 SiO2 是良好的愈合材料[5], 但在實際應用環境中 SiO2 會與水蒸氣反應, 生成易揮發的Si(OH)4, 削弱對裂紋的填充。而 MoSi2 和 CrMoSi 等塊體材料雖然具有一定自愈合能力, 且氧化后能繼續與ZrO2 反應生成硅酸鋯, 然而其存在低溫粉化現象, 即未填充裂紋便有部分愈合劑力學性能劣化, 從而與基質材料失去結合能力[6]。此外, 加入 Si 元素將在一定程度上促進涂層的高溫燒結, 增加其彈性模量, 提高涂層的應力水平, 降低涂層的服役性能。TiC 作為自愈合材料, 在氧化過程中通過體積膨脹填充裂紋, 但填充物多以顆粒形態出現, 無法有效屏蔽氧氣滲入, 所以在制備自愈合涂層時需要混合一定量的 Al2O3 粉末, 以提高對氧氣的隔絕能力[7-8]。因此, 自愈合熱障涂層的有效應用在于填充裂紋的同時能形成對氧氣的阻隔。通過對潛在自愈合材料的篩選, Ti3AlC2 可滿足上述要求。Ti3AlC2 屬于三元層狀化合物[9], 既具有金屬的性能又具有陶瓷的性能。Lee 等[10]通過對 Ti3AlC2 氧化行為的研究發現, Ti3AlC2 塊體材料在 900℃等溫處理會生成進一步氧化。在此基礎上, Song 等[11]研究了 Ti3AlC2 塊體材料的愈合性能, 發現除了 α-Al2O3, 高溫下氧化生成的金紅石相 TiO2 可以進一步填補裂紋, 強化愈合效果。因此 Ti3AlC2 可作為自愈合熱障涂層的愈合劑備選材料。但是, 對于 Ti3AlC2 在 TBCs 中的應用以及涂層愈合機制等方面的研究尚未有報道。本實驗將 Ti3AlC2 作為自愈合劑與 YSZ 復合后得到 YSZ-Ti3AlC2 復合粉末, 采用大氣等離子噴涂法制備 YSZ-Ti3AlC2 厚涂層。在 1050℃對帶有預制裂紋的涂層進行等溫熱處理, 研究涂層在高溫下的物相、結構演變和裂紋自愈合行為。
1 實驗方法
將 10wt%Ti3AlC2 粉末(福斯曼科技有限公司，中國), 90wt%YSZ 粉末(Metco-204B, USA)混以一定量的聚乙烯醇溶液(10wt%PVA)和乙醇, 通過造粒獲得噴涂所需粒徑和流動性的粉體。如圖 1 所示, YSZ 粉體的粒徑為 10~25 μm, 造粒后的 YSZ- Ti3AlC2 噴涂粉末呈類球形, 粉體粒徑在 30 μm 左右 (激光粒度儀, Topsize, 歐美克, 中國)。采用大氣等離子噴涂設備(Oerlikon Metco, MulticoatTM, F4MB- XL spray torch, Switzerland)在 1.5 mm′100 mm′100 mm 的合金基底表面制備厚涂層, 厚度約為 1~ 2 mm, 具體噴涂參數見表 1。
噴涂后從合金基底剝離厚涂層, 為觀察涂層的自愈合行為, 在其表面預制裂紋：通過顯微硬度儀(HXD-1000TMC/LCD, 寶棱, 中國)在涂層表面施加載荷為 9.8 N 的恒定壓力并持續 10 s(圖 2(a)), 使壓痕邊緣產生向四周自然擴散的微裂紋, 寬度約為

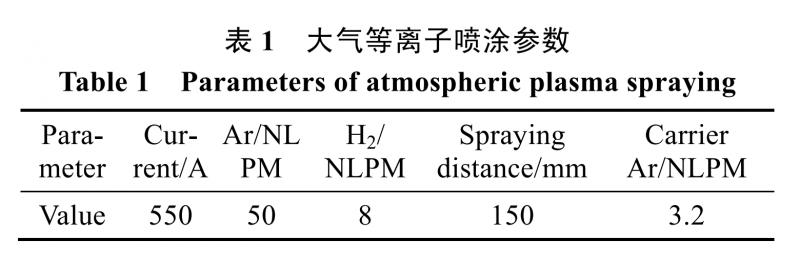

表 1 大氣等離子噴涂參數
Table 1 Parameters of atmospheric plasma spraying

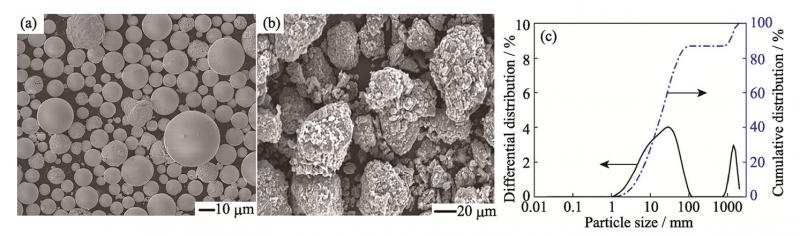

圖 1 YSZ 粉末和 YSZ-Ti3AlC2 噴涂粉末的SEM 照片, (c)YSZ-Ti3AlC2 噴涂粉末粒徑分布圖
Fig. 1 SEM images of YSZ powder (a) and YSZ-Ti3AlC2 powder (b), particle size distribution (c) of YSZ-Ti3AlC2 powder

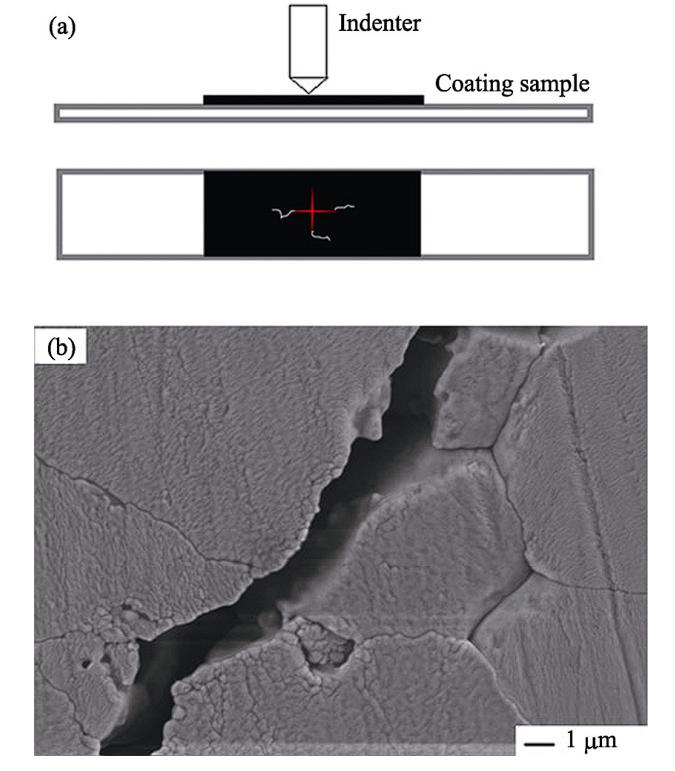

Fig. 2 (a)Schematic diagram of
prefabricating cracks and (b) image of prefabricated crack
1~2 μm(圖 2(b)), 裂紋深度約為 3~5 μm。表征自愈合性能時, 將帶有預制裂紋的涂層樣品置于 1050℃ 的馬弗爐中熱處理 4 h(此溫度低于YSZ 的極限使用溫度 1200℃, 可以避免 YSZ 相變對涂層性能的影響)。采用 X 射線衍射儀(XRD, 3KW D/MAX2200V PC, Rigaku, Japan)表征涂層樣品熱處理前后的物相變化, 并用場發射掃描電子顯微鏡(FE-SEM, Ultra55, Carl Zeiss NTS GmbH, Germany)觀察涂層表面形貌, 通過其配套的能譜儀(EDS, X-MAX50)分析涂層表面的元素組成與分布。此外, 采用差示掃描量熱儀(STA449C, Netzsch, Germany)測試涂層在高溫下的質量變化以及相應的熱效應, 用以表征裂紋愈合后涂層隔絕氧氣的能力, 設定參數為從室溫到 1100℃, 升溫速率 3℃/min。
2 結果與討論
2.1涂層氧化分析
圖 3 為 YSZ-Ti3AlC2 復合粉體、噴涂后涂層以及熱處理后涂層表面的 XRD 圖譜, 由圖可知：復合粉體由 YSZ(四方相及少量單斜相)和 Ti3AlC2 組成; 噴涂后 Ti3AlC2 衍射峰變?nèi)?/span>, 并出現 TiC 的衍射峰; 涂層樣品經 1050℃熱處理 4 h 后, TiC 氧化生成TiO2。在整個實驗過程中, 由于熱效應發生了一系列氧化反應, 并在 YSZ-Ti3AlC2 涂層表面形成氧化物層, 如圖 4(a, b)所示。
在 Ti3AlC2 結構中, Ti-C 之間的共價鍵[11]強度大于 Ti-Al 之間的金屬鍵[12], 且由于 Al 相比 Ti 相具有更高的氧親和能, 因此在等離子噴涂過程中, 由于高溫作用(火焰溫度 8000~10000℃), 部分 Ti3AlC2 發生分解, 生成 TiC 和Al2O3, 在隨后的熱處理過程

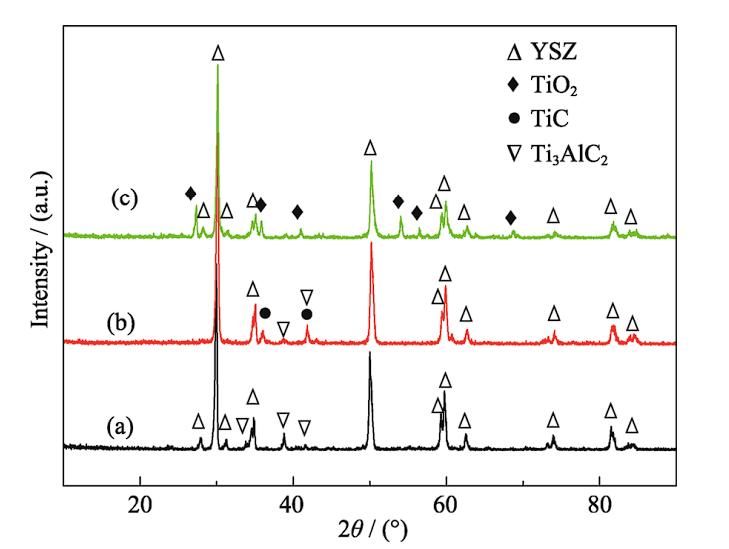

Fig. 3 XRD patterns of YSZ-Ti3AlC2 powder(a), as-sprayed coating(b) and coating after isothermal treatment at 1050℃ for 4 h(c)

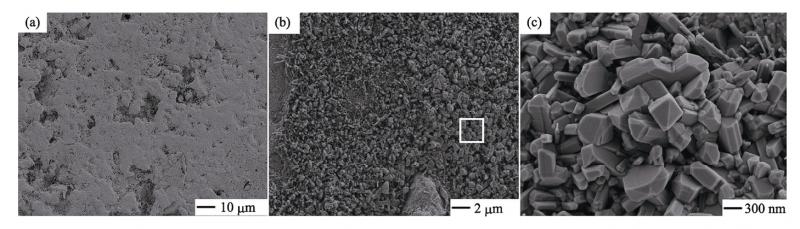

圖4 熱噴涂后涂層表面形貌, 1050℃等溫熱處理4 h 后涂層表面形貌和圖方框區域的局部放大圖
Fig. 4 SEM images of as-sprayed coating surface(a), coating surface after isothermal treated at 1050℃ for 4 h (b) with enlarged view (c) of square area in Fig. 4 (b)
綜合式(1)與式(2), 在熱處理過程中, 等離子噴涂后未分解的 Ti3AlC2 的氧化反應方程式可寫為：
4Ti3AlC2 + 23O2 ® 12TiO2 + 2Al2O3 + 8CO2 (3)

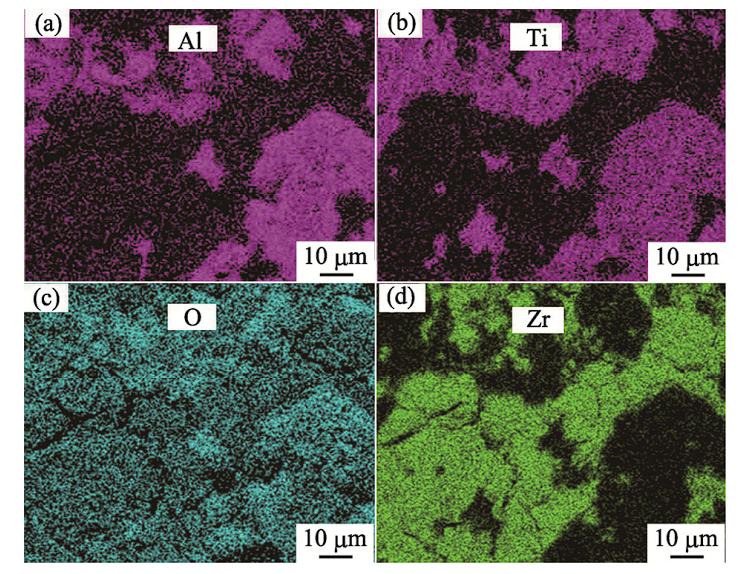

實驗中作為愈合劑加入的 Ti3AlC2 含量僅為10wt%, 其中 Al 元素的含量相對于整個 YSZ- Ti3AlC2 體系而言較少, 因而 XRD 未檢測到 Al2O3 相。但針對熱處理后涂層表面的元素分析則證明存在 Al2O3(圖 5(a))。熱處理后涂層表面形貌如圖 4(b), (c)所示, 可以發現涂層表面經等溫熱處理形成了一層氧化物, 通過涂層表面的 EDS 面掃描(圖 5)可以進一步發現, 氧化物層主要由 Ti 和 Al 的氧化物組成, 推測為 TiO2 和 Al2O3。從空間分布上看, Ti 元素的分布區域和 Al 元素的分布區域高度重合, 但 Ti 元素的分布面積和顏色深度大于Al 元素, 說明兩種氧化物為混合狀態, 且 TiO2 的量大于 Al2O3 的量。由此可以確定：等溫熱處理使 Ti3AlC2 中的 Ti, Al 發生了氧化反應, 并形成混合的氧化物層。圖 6 為涂層氧化后截面的背散射 SEM 照片, 采用 EDS 沿涂層截面方向依次進行元素分析, 結果如表2 所示：

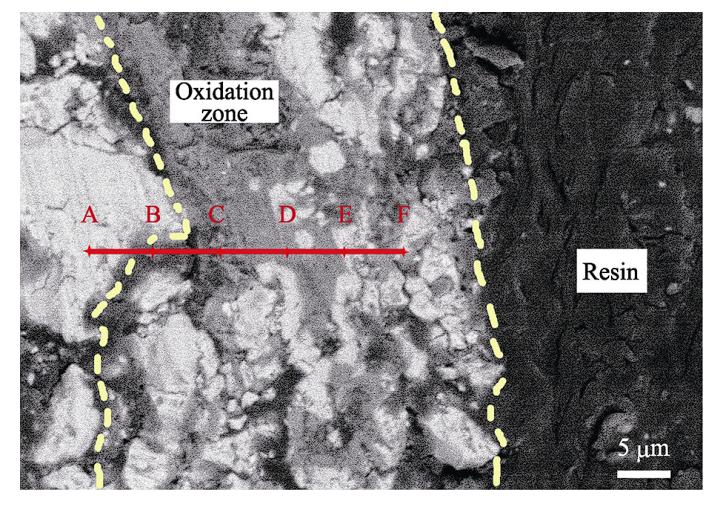

圖 6 熱處理后涂層截面的背散射掃描電鏡照片
Fig. 6 BSE image of cross section morphology of the coating after isothermal treatment

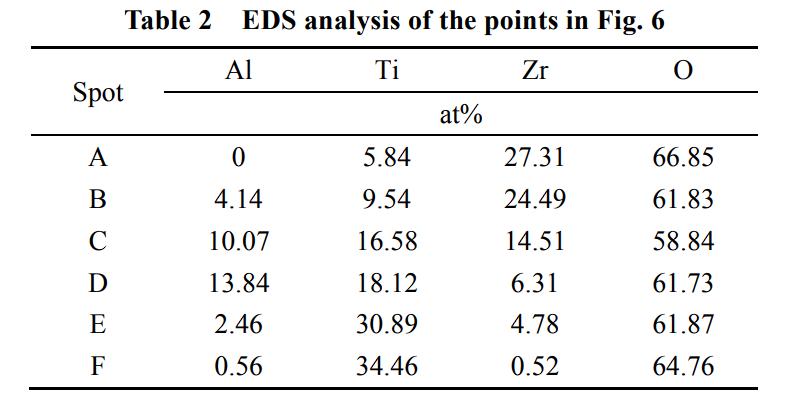

表 2 圖 6 中各標記點的元素分析
Table 2 EDS analysis of the points in Fig. 6
2.2涂層的自愈合行為
為觀測涂層在高溫環境中的自愈合行為, 將帶有預制裂紋的涂層樣品在 1050℃下熱處理 4 h, 熱處理后裂紋處的形貌如圖 7(a)所示。由圖 7(a)可見, 經過高溫處理后, 預制裂紋內部被氧化物填滿而愈合。結合上述分析以及裂紋內物質的 EDS 分析結果(圖 7(b))可知, 氧化物的主要成分為 TiO2 和 Al2O3。由裂紋處愈合物質的形貌可以推測, 裂紋的愈合是通過兩種氧化產物的生長協同完成的, 其具體氧化愈合機制如圖 8 所示。等溫熱處理前, YSZ-Ti3AlC2 涂層中的 TiC 以及未分解 Ti3AlC2 以離散方式分布其中(圖 8(a))。當涂層中出現裂紋時, 裂紋界面處的愈合劑將暴露在空氣中, 等溫熱處理時界面處的Ti、Al 與氧氣反應生成氧化物(圖8(b))。TiC 和Ti3AlC2

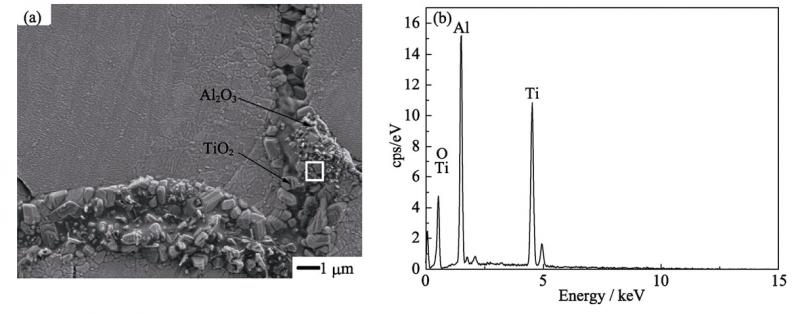

圖 7 YSZ-Ti3AlC2 涂層在空氣中1050℃熱處理4 h 后裂紋處的表面形貌和愈合區的元素分析
Fig. 7 (a) Surface morphology of prefabricated crack in YSZ-Ti3AlC2 coating after isothermal treatment at 1050℃ in the air for 4 h and (b) EDS image of self-healing zone in Fig. 7(a)

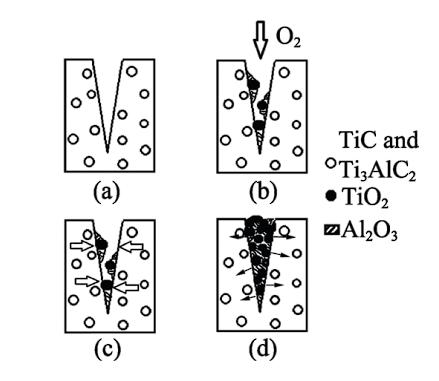

圖 8 自愈合過程示意圖
Fig. 8 Schematic diagram of self-healing process
的氧化是一個擴散控制的過程[16], 由向外擴散的 Ti、Al 和向內擴散的 O2 共同作用, 隨著界面處 Ti、Al的消耗, 內部的 Ti、Al 經涂層中的空隙向界面運動(圖 8(c))。由涂層氧化分析的結果可知, 等溫熱處理時主要是 TiC 和未分解的 Ti3AlC2 發生氧化的過程。TiC 氧化反應方程式如(4)所示, 其中 TiC 與 TiO2 的摩爾比為1 : 1, 而TiC 和TiO2 的密度分別為4.93 g/cm3 和 4.26 g/cm3。反應前后體積變化可以通過 VTiO /VTiC= MTiO2′ρTiC/(MTiC′ρTiO2) 計算得到, 經計算可知氧化后 TiC 的體積最大可增加 53%。
2TiC + 3O2 ® 2TiO2 + 2CO (4)
由于 Ti 的氧化伴隨著體積膨脹, 氧化后形成的TiO2 顆粒起到了填補裂紋的作用, 而Al 氧化形成的Al2O3 則傾向于層狀生長形成連續單元, 使得 TiO2 顆粒分布其中(圖 7(a)), 裂紋填充更加致密。隨著氧化時間的增加, 氧化物會在裂紋處逐漸積累, 并伴隨體積膨脹向周圍擴展產生一定的壓應力, 該壓應力有利于強化新相與裂紋間的界面, 增強愈合效果。最終整個裂紋被愈合(圖 8(d)), 直至環境中的氧氣無法穿透裂紋與愈合劑進一步反應。

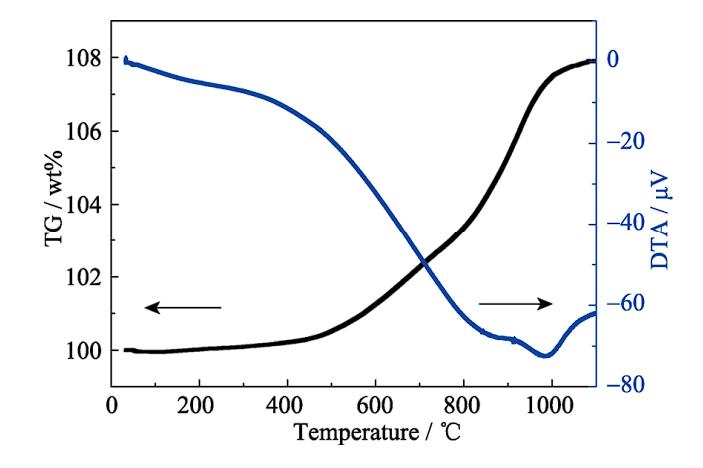

圖 9 為等離子噴涂后涂層的 TG-DTA 測試結果圖, 樣品為未破碎的涂層小樣。由圖 9 可知, 在室溫
~1000℃的氧化過程中, 涂層隨著溫度的升高逐漸增重, 說明氧化反應在不斷進行。在低溫階段(室溫~500℃), 由于尚未達到氧化反應進行的閥值溫度, 氧化反應速率較慢, 曲線平緩, 增重較少; 當溫度達到 500℃以后, 氧化反應加劇, 氧化速率加快, 涂層增重較大, 而當溫度到 1000℃以上時, 曲線出現平臺, 這是由于涂層表面以及裂紋已經形成致密的氧化層, 起到了氧擴散障的作用, 從而阻止涂層進一步氧化。相對應地, 從 DTA 曲線上可以看出, 整個反應是個吸熱過程, 在 1000℃有個明顯的吸熱峰, 隨著溫度升高曲線一路向下, 直到 1000℃時達到最低點, 之后走勢平緩, 無明顯熱效應, 與 TG 曲線1000℃以后的平臺階段相對應, 說明氧化結束, 氧氣無法繼續穿透涂層, 裂紋愈合。
3 結論
1) 采用大氣等離子噴涂制備了具有自愈合效果的YSZ-Ti3AlC2 熱障涂層。涂層在1050℃等溫熱處理4 h 后, 表面以及裂紋處生成Al2O3、TiO2 的混合氧化物層, 氧化物層的形成有利于阻止氧氣向涂層內部擴散;
2) 涂層表面生成的氧化層由外層TiO2, 內層Al2O3、TiO2 雙相混合的結構組成;
3) 帶有預制裂紋的涂層愈合機制為：愈合劑Ti3AlC2 中的Ti、Al 以及TiC 中的Ti 在高溫下與氧氣逐步反應生成氧化物, 裂紋的愈合主要由生成TiO2 顆粒時引起的體積膨脹協同Al2O3 的層狀生長共同完成。
參考文獻:
[1] SCHULZ U, LEYENS C, FRITSCHER K, et al. Some recent trends in research and technology of advanced thermal barrier coatings. Aerospace Sci. Technol., 2003, 7(1): 73–80.
[2] PADTURE N P, GELL M, JORDAN E H. Thermal barrier coatings for gas-turbine engine applications. Mater. Sci., 2002, 296(5566): 280–284.
[3] EVANS A G, MUMM D R, HUTCHINSON J W, et al. Mechan- isms controlling the durability of thermal barrier coatings. Prog. Mater. Sci., 2001, 46(5): 505–553.
[4] VAND Z S, VANDIJK N H, JONKERS H M, et al. Self-healing behaviour in man-made engineering materials: bioinspired but taking into account their intrinsic character. Philos. Trans. R. Soc. A-Math. Phys. Eng. Sci., 2009, 367(1894): 1689–1704.
[5] OUYANG T, FANG X, ZHANG Y, et al. Enhancement of high temperature oxidation resistance and spallation resistance of SiC-self-healing thermal barrier coatings. Surf. Coat. Technol., 2016, 286: 365–375.
[6] MEIJERINK M J. Coating of MoSi2 Healing Particles for Self-healing Thermal Barrier Coatings. Netherlands: Master's the- sis in Chemical Engineering and Materials Science and Engineer- ing at the Delft University of Technology, 2015.
[7] GAO J, SUO J. Effects of heating temperature and duration on the microstructure and properties of the self-healing coatings. Surf. Coat. Technol., 2011, 206(6): 1342–1350.
[8] OUYANG T, WU J, YASIR M, et al. Effect of TiC self-healing coatings on the cyclic oxidation resistance and lifetime of thermal barrier coatings. J. Alloys Compd., 2016, 656: 992–1003.
[9] BARSOUM M W, ELRAGHY T. The MAX phases: unique new carbide and nitride materials. Am. Sci., 2001, 89(4): 334–343.
[10] LEE D B, PARK S W. High-temperature oxidation of Ti3AlC2 be- tween 1173 and 1473 K in air. Mater. Sci. Eng., A, 2006, 434(1/2): 147–154.
[11] SONG G M, PEI Y T, SLOOF W G, et al. Oxidation-induced crack healing in Ti3AlC2 ceramics. Scripta Mater., 2008, 58(1): 13–16.
[12] ZHOU Y, SUN Z, WANG X, et al. Ab initio geometry optimization and ground state properties of layered ternary carbides Ti3MC2 (M, =, Al, Si and Ge). J. Phys.: Condens. Matter, 2001, 13(44): 10001– 10010.
[13] LEGZDINA D, ROBERTSON I M, BIRNBAUM H K. Oxidation behavior of a single phase γ-TiAl alloy in low-pressure oxygen and hydrogen. Acta Mater., 2005, 53(3): 601–608.
[14] WANG X H, ZHOU Y C. Oxidation behavior of Ti3AlC2 at 1000–1400℃ in air. Corros. Sci., 2003, 45(5): 891–907.
[15]SONG G M, PEI Y T, SLOOF W G, et al. Early stages of oxidation of Ti3AlC2 ceramics. Mater. Chem. Phys., 2008, 112(3): 762–768.
[16]WANG X H, ZHOU Y C. Stability and selective
oxidation of alu- minum in nano-laminate Ti3AlC2 upon heating in argon. Chem. Mater., 2003, 15(19): 3716–3720.
